VÁLVULAS DE MARIPOSA
¿QUÉ VÁLVULA DE MARIPOSA ESTAS BUSCANDO?
| Wafer & Lug | Doble Flange Triple Eccentric |
| High Pressure | Full Lined |
| Double Flange | High Performance |
- Tipos: Oblea, Bridas, Monoflange, seccionadas y Lug.
- Asiento reemplazable o vulcanizado.
- Amplia variedad de elastómero de asiento.
- A prueba de fuego o no a prueba de fuego,
- Tamaños de ¼ "- 110"
- Rango de presión de ANSI clase 150 a 300
- Rango de temperatura de -320 ° F a 750 ° F
En hierro fundido, hierro nodular, acero al carbono, acero aleado y acero inoxidable, PTFE, etc.
WAFER & LUG TYPE
Estas válvulas son ideales para cualquier servicio donde se requiera un cierre hermético con un área de flujo máximo.
- El asiento reemplazable en el campo aísla completamente el cuerpo y el vástago del flujo.
- El diseño de disco delgado proporciona una mínima obstrucción del flujo, lo que da como resultado un flujo regular.
- El cuerpo de hierro dúctil (ASTM A536) es estándar.
- Disponible en hierro dúctil recubierto de nylon y discos Super Duplex.
HIGH PRESSURE TYPE
Este producto está diseñado para satisfacer las demandas de aplicaciones y mercados que requieren alta presión y servicio sin salida bidireccional.
- El asiento moldeado por inyección proporciona un cierre hermético a 250 PSI.
- El estilo Lug tiene un servicio completo de 250 PSI sin salida.
- El borde redondo del disco pulido proporciona un sellado concéntrico, un par reducido y una mayor vida útil del asiento.

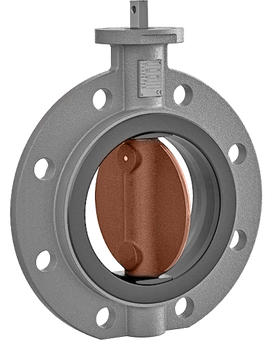

DOUBLE FLANGE TYPE
Esta válvula se usa en muchas aplicaciones donde se usan válvulas de gran diámetro, tales como transmisión de agua, química, minería, papel, farmacéutica y energía. El diseño del cuerpo es una brida doble.
- El disco está disponible en una variedad de metales, incluido el elastómero moldeado.
- El asiento de triple función proporciona un cierre bidireccional a prueba de caídas, aísla.
- Cuerpo de la válvula y vástago en medio de la línea. Sirve como sello de brida.
- La retención del asiento en cola de milano permite el reemplazo conveniente y económico del asiento.
DOUBLE FLANGE TRIPLE ECCENTRIC TYPE
El diseño de válvula de doble brida, triple excéntrica y asiento elástico es esencial para los servicios en la industria del agua.
- Prácticamente no hay roce del sello elástico en la superficie del asiento. Esto aumenta la esperanza de vida de la válvula.
- Cierre de par: mayor par resulta en una mejor estanqueidad.
- Sello resistente firmemente integrado en el disco para un rendimiento de cierre hermético.
- Sello de disco elástico, reemplazable y reajustable en línea.
- Cara a cara:
- Según AWWA C504-06 corto.
- Por encima de 72 ″: estándar del fabricante.
- Dimensiones cara a cara alternativas bajo pedido.
- Pruebas de rendimiento de conformidad con los requisitos de AWWA C504.
- Pasadores de disco a prueba de vibraciones instalados perpendiculares en la dirección del flujo.
- Rodamiento axial del eje inferior que lleva el peso del disco cuando se instala con el eje en posición vertical y asegura un centrado preciso del conjunto del disco.
FULL LINED TYPE
Una solución totalmente revestida de acuerdo con ISO 57 52/5 snort (EN 558-1 / T5) con una amplia variedad de discos resistentes a la corrosión y materiales de revestimiento para manejar las aplicaciones más exigentes del cliente.
- Sello del vástago: la presión para mantener juntas las dos superficies de sellado es proporcionada por un conjunto superior e inferior de muelles Belleville que dan como resultado un alto sellado del vástago, que está aprobado por TA-Lult,
- Sello hermético en ambas direcciones, de acuerdo con la tasa de fuga A-12266-1 A (tasa de fuga UHMWPE B).
HIGH PERFORMANCE TYPE
Las válvulas de mariposa de alto rendimiento son el resultado de años de experiencia en el diseño y fabricación de productos para una variedad de aplicaciones. Nuestras válvulas están diseñadas y probadas para cumplir o superar el estándar más exigente de nuestras industrias. Si tiene presión y necesita una válvula para sostenerla, puede encontrarla en esta válvula.
