VÁLVULAS DE BOLA
¿QUÉ VÁLVULA DE BOLA ESTÁS BUSCANDO?
En la válvula de bola, el cuerpo de la bola gira 90 ° alrededor del eje vertical del cuerpo de la válvula para abrir o cerrar el pasaje. Las válvulas de bola de alta clase están provistas de estructuras de seguridad para evitar incendios, estáticas, reventones, etc., y las válvulas de bola instaladas en tuberías se utilizan principalmente para cortar o distribuir el medio o cambiar la dirección del flujo del medio.
En general, las válvulas de bola se pueden aplicar ampliamente como el equipo de control de conexión de corte medio en los campos industriales de almacenamiento y transmisión de petróleo y gas natural, productos químicos, metalurgia, fabricación de papel, alimentos, construcción naval, etc., y las válvulas de bola configuradas con neumáticos o actuadores eléctricos, etc. se pueden utilizar para realizar operaciones remotas.
FULLY-WELDED TRUNNION BALL VALVE
La válvula "fully-welded trunnion" incluye una válvula de bola globoide totalmente soldada y una válvula de bola cilíndrica "trunnion" totalmente soldada, y dicho cuerpo de válvula "trunnion" totalmente soldada puede evitar el riesgo de fuga externa existente en la cubierta del conector atornillado. Específicamente, el diseño del producto puede cumplir con los estándares ASME y API 6D, y dicho producto meticulosamente diseñado, que se verifica mediante la simulación de elementos finitos es fabricado por equipos tan avanzados como el CNC. El cuerpo de la válvula está optimizado de acuerdo con la calificación y evaluación del procedimiento de soldadura. El sistema de garantía de calidad se implementa estrictamente para garantizar la fiabilidad del producto y la estabilidad de la calidad.
CARACTERÍSTICAS DE LA ESTRUCTURA
- Carcasa totalmente soldada
- Estructura de sellado libre de mantenimiento.
- Válvula de doble bloqueo y purga
- Efecto de pistón único
- Asiento de auto alivio
- Efecto de doble pistón
- Metal primario y secundario con sellado suave
- Vástago a prueba de explosión
- Dispositivo resistente al fuego y antiestático
- Vástago extendido
SPLIT-BODY FLOATING BALL VALVE
La válvula de bola flotante de cuerpo dividido tiene una estructura dividida de dos o tres placas. El diseño del producto puede cumplir con los estándares API 608 / ISO 17292. Con un diseño de estructura resistente al fuego y antiestática, el producto ha pasado la verificación de prueba de resistencia al fuego API607 y 6FA.
CARACTERÍSTICAS DE LA ESTRUCTURA
- Bola flotante
- Dispositivo de tapón
- Dispositivo resistente al fuego y antiestático
- Vástago a prueba de explosión
- Auto alivio del cuerpo
- Almohadilla de montaje ISO 5211
SPLIT-BODY TRUNNION BALL VALVE
La válvula de bola de trunnion de cuerpo dividido tiene una estructura dividida de dos o tres placas. El diseño del producto puede cumplir con los estándares API 608 / API 6D. Con estructuras de diámetro completo y reductor, tiene una temperatura de trabajo normal de -46 ~ + 200 ℃ y es aplicable al control de fluidos en las tuberías de varios diámetros y presiones. En general, puede aplicarse ampliamente en las tuberías de impulsión para la exploración de petróleo, productos petroquímicos, productos químicos, petróleo crudo, gas natural, etc.
CARACTERÍSTICAS DE LA ESTRUCTURA
- Bola montada trunnion
- Grasa para vástago y asiento
- Válvula de doble bloqueo y purga
- Efecto de pistón único
- Asiento de auto alivio
- Efecto de doble pistón
- Metal primario y secundario con sellado suave
- Dispositivo de tapón
- Dispositivo resistente al fuego y antiestático
- Vástago a prueba de explosión
- Auto alivio del cuerpo
- Almohadilla de montaje ISO 5211
METAL SEATED BALL VALVE
La válvula de bola con asiento metálico tiene características tales como estructura compacta, peso ligero, capacidad de flujo fuerte, propiedad de corte fuerte, excelente propiedad de ajuste, buena propiedad de sellado, asiento de sellado fácilmente reemplazable y larga vida útil. El diseño del producto puede cumplir con los estándares API 608 / API 6D. En general, se usa principalmente en industrias tales como la química del carbón, la industria del silicio policristalino y la del ácido sulfúrico / ácido nítrico que implican medios de alta temperatura, medios de alta presión, medios corrosivo fuerte, medios de partículas, etc.
CARACTERÍSTICAS DE LA ESTRUCTURA
- Bola flotante y montada en trunnion
- Empaquetadura de grafito confiable para sellado dinámico de carga
- Potencia impulsada de alta resistencia
- Válvula de doble bloqueo y purga
- Asiento autolimpiante de polvo
- Dispositivo resistente al fuego y antiestático

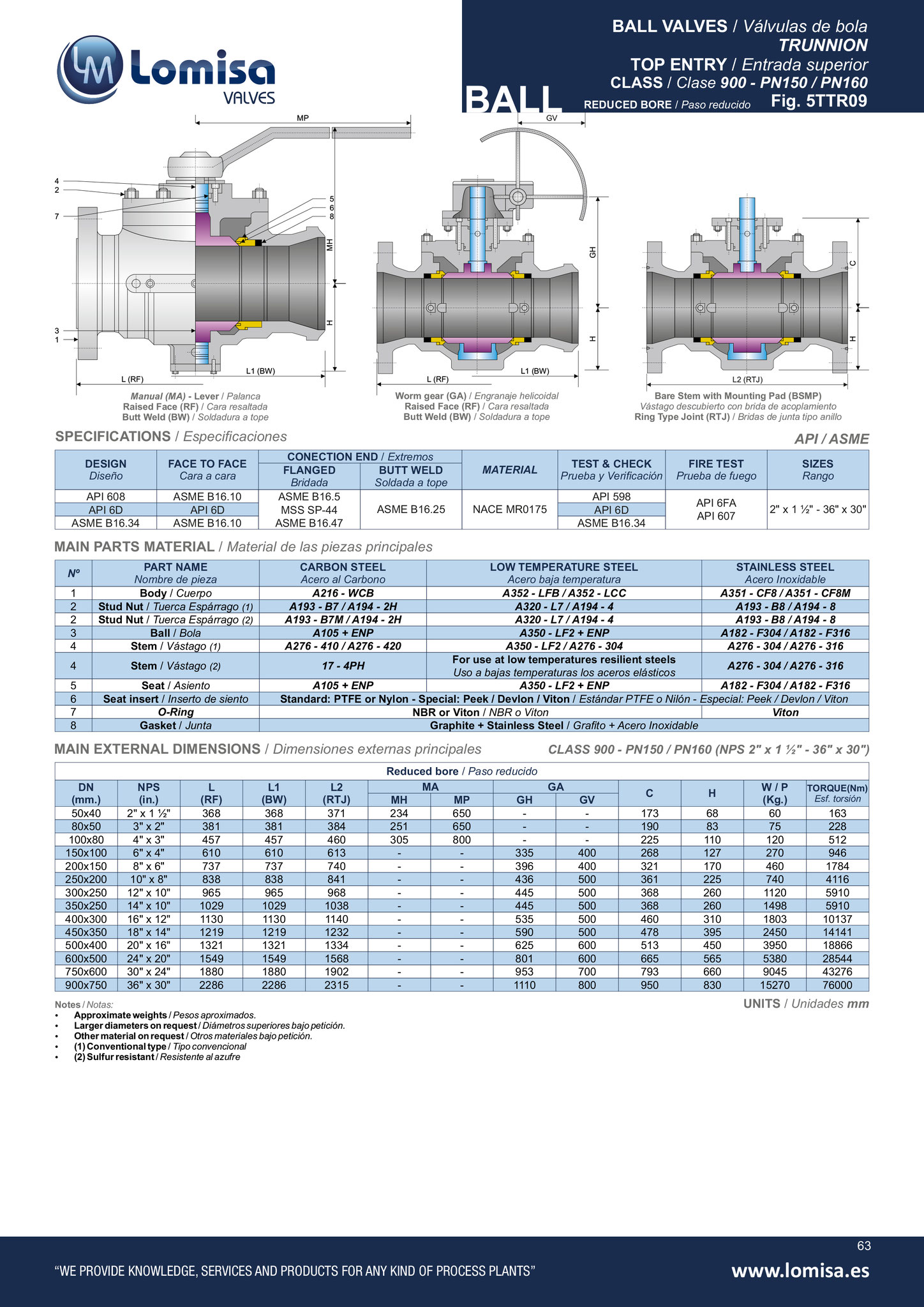

TOP ENTRY BALL VALVE
Con la válvula de bola montada en la parte superior se puede mantener y reparar conectada y es aplicable al control de fluidos en las tuberías de varios diámetros y presiones. Específicamente, el diseño del producto puede cumplir con el estándar API 6D. El producto con estructuras reductoras y de diámetro completo se puede aplicar en las tuberías de suministro de productos petroquímicos, productos químicos, gas natural GNL, etc.
CARACTERÍSTICAS DE LA ESTRUCTURA
- Cuerpo de entrada superior
- Cuerpo tipo integral
- Grasa para vástago y asiento
- Válvula de doble bloqueo y purga
- Efecto de pistón único
- Asiento de auto-alivio
- Efecto de doble pistón
- Metal primario y secundario con sellado suave
- Dispositivo de tapón
- Dispositivo resistente al fuego y antiestático
- Vástago a prueba de explosión
CRYOGENIC BALL VALVE
CARACTERÍSTICAS DE LA ESTRUCTURA
- Tallo extendido
- Baja fuga de empaque
- Estructura del sello del labio
- Sellado criogénico resistente
- Válvula de doble bloqueo y purga
- Efecto de pistón único
- Efecto de doble pistón
- Dispositivo resistente al fuego y antiestático
- Vástago a prueba de explosión
- Mantenimiento en línea
MULTI-PORT BALL VALVE
La válvula de bola de múltiples puertos tiene estructuras de tres y cuatro vías, que incluyen estructura lateral, estructura montada en la parte superior, estructura de bola flotante y estructura de bola fija. Con una propiedad de sellado bidireccional, el producto puede cambiar la dirección del flujo, mezclar y ramificar el medio y puede aplicarse ampliamente en las industrias del petróleo, productos petroquímicos, energía eléctrica, etc. para cumplir con diferentes requisitos técnicos.
CARACTERÍSTICAS DE LA ESTRUCTURA
- Dispositivo de tapón
- Dispositivo resistente al fuego y antiestático
- Vástago a prueba de explosión
- Cuerpo dividido o de entrada superior
- Puerto L o puerto T
ORBIT BALL VALVE
Como una válvula de bola de alto rendimiento y con una estructura de sellado novedosa, la válvula de bola "orbit" (válvula de bola sellada) se usa principalmente en las tuberías de agua, vapor, gas natural, petróleo, etc., y, especialmente, para el corte y control de fluidos en ocasiones con frecuentes demandas de apertura y cierre. Con las ventajas de la separación del bajo desgaste en el momento del sellado, la fuerte propiedad de corte forzado y la propiedad de ajuste, el producto puede aplicarse ampliamente en los equipos de procesamiento importantes en las industrias del petróleo, productos químicos, etc.
CARACTERÍSTICAS DE LA ESTRUCTURA
- Cuerpo de entrada superior
- Abrir y cerrar sin fricción.
- Asiento individual
- Par bajo
- Sellado de cuña
- Asiento autolimpiante
STEAM JACKETED BALL VALVE
Con una estructura integral, buena propiedad de aislamiento térmico (mantenimiento en caliente o aislamiento en frío), estructura compacta y pequeño volumen, la válvula de bola "steam jacketed" es especialmente aplicable al medio solidificado y de alta viscosidad, y la presión del diseño "jacketed" puede maximizarse hasta alcanzar 4MPa.
CARACTERÍSTICAS DE ESTRUCTURA
- Tipo de carcasa integral
- Full - port
- Excelente efecto de aislamiento térmico.
THREAD BALL VALVE
Con las características de su estructura compacta, su pequeña función de torsión, etc., la válvula de bola de rosca o "thread" (válvula de bola ancha) se puede aplicar ampliamente como el equipo de control para cortar o distribuir el medio o cambiar la dirección del flujo del medio en varias tuberías para agua, petróleo, gas etc.
CARACTERÍSTICAS DE ESTRUCTURA
- Estructura simple, tamaño pequeño, peso ligero.
- Pequeña resistencia a los fluidos
- Buen sellado
- Operación fácil y rápida.
- Amplias aplicaciones

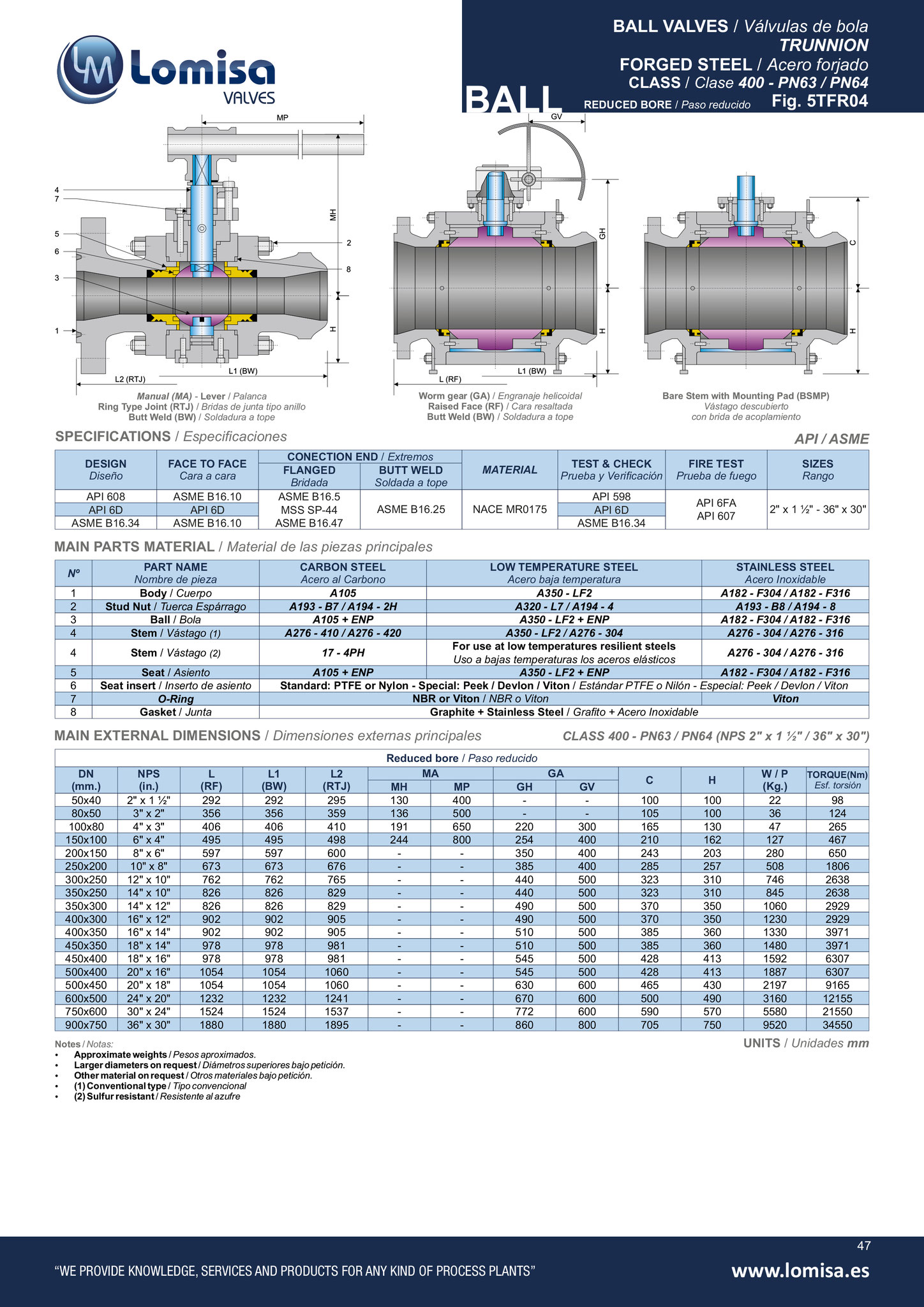

HIGH-PRESSURE FORGED BALL VALVE
Con las características de su estructura compacta, acción rápida, resistencia al flujo pequeño, fácil mantenimiento, etc., la válvula de bola forjada de alta presión o "High-pressure forged" está diseñada profesionalmente para las tuberías de alta presión de sistemas de fertilizantes químicos y sistemas hidráulicos.
CARACTERÍSTICAS DE ESTRUCTURA
- Cuerpo forjado tripartido
- Estructura compacta
- Operación rápida
- Pequeña resistencia a los fluidos
V-TYPE BALL VALVE
Para la válvula de bola de tipo V, la acción de corte se puede generar entre el puerto de tipo V del cuerpo de la bola y la base de la válvula durante el proceso de apertura / cierre, para tener una excelente propiedad de ajuste y corte. Sin bloqueo o separación entre la estructura de la base de la válvula flotante y el cuerpo de la bola, el producto tiene propiedades de autolimpieza. En general, puede usarse ampliamente en las industrias del petróleo, productos químicos, fabricación de papel, metalurgia, tratamiento de aguas residuales, camiones cisterna de petróleo, etc. para ajustar y cortar medios como líquidos, gases y lodos. El producto es especialmente aplicable al medio que contiene fibra, pequeñas partículas sólidas, purines, etc.
CARACTERÍSTICAS DE ESTRUCTURA
- Fuerte capacidad de circulación, pequeña resistencia al flujo
- Amplio rango de ajuste
- Buen rendimiento de sellado
- Función de autolimpieza del espacio tipo V
- 1/4 abrir y cerrar el viaje, cambiar rápidamente
- Fácil mantenimiento, tamaño pequeño.
- Instalable en cualquier dirección
- Diseño de estructura modular, buen intercambio.
- Alta fiabilidad, función completa
- Se puede usar para fibra y partículas sólidas
OFFSET-SEAT HALF-SPHERE BALL VALVE
Debido a la estructura excéntrica, el cuerpo de la bola tiene una pequeña fricción con la base de la válvula durante el proceso de apertura / cierre y, en consecuencia, tiene una larga vida útil. El producto tiene dos estructuras, a saber: estructura lateral y estructura montada en la parte superior. El paso de flujo se puede diseñar como paso de flujo de paso completo o paso de flujo reductor, en el que el producto con diámetro mediano o grande se utiliza principalmente para las tuberías de suministro de agua. .
CARACTERÍSTICAS DE ESTRUCTURA
- Abrir y cerrar sin fricción.
- Pequeña resistencia a los fluidos
- Asiento individual
- Par bajo
- Sellado de cuña
- Asiento autolimpiante
