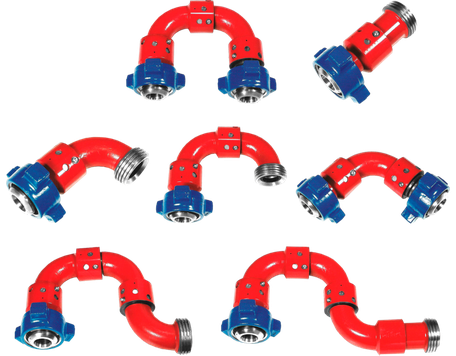

UNIONES GIRATORIAS


Disponibles en nueve configuraciones o estilos básicos. Estos estilos permiten una rotación de 360° y un movimiento en uno, dos o tres planos. Se pueden combinar de diferentes modos para adecuarse a prácticamente cualquier instalación. Son empalmes de tubo metálico con dispositivos giratorios con rodamientos integrados.

Available in sizes 3/4″ through 3” up to 15,000 PSI non-stock cold working pressure, we offer the following features.

  • Minimum flow restriction
  • Heavy duty hex head style ball loading plug
  • Grease retainer ring (ensures clean ball race)
  • Standard packing units (operating temperature to 2250 F)
  • Superior hardened ball races ensure uniform surface hardness and depth for longer life under severe thrust and radial loading
  • Standard Swivel Joints are provided with API line pipe threads
  • Other end connections are available on request
  • Available for standard and sour service
  • All sizes are available in 8 styles, for 360 rotation in 1, 2 or 3 planes

BUCLES PARA TUBOS FLEXIBLES




Las mangueras de cementación y circulación de alta presión incorporan juntas giratorias de acero forjado con pistas de bolas endurecidas de calidad superior y unidades de empaque de alta presión.

Unión de ala y dos articulaciones giratorias estilo 50 o estilo 10 con extremos roscados.

  • Una unión de ala y una articulación giratoria estilo 50 y estilo 10 con extremos de unión de ala integrales
  • Cuatro uniones de ala y dos articulaciones giratorias estilo 50 o estilo 10 con extremos de unión de ala integrales
  • Cuatro uniones de ala y dos articulaciones giratorias estilo 50 o estilo 10

JUNTAS DE EMPALME


Disponible con conexiones finales integrales, NPST o unión soldada de 10,000 a 15,000 PSI NSCWP para servicio estándar y sour service .


UNIONES GIRATORIAS


RADIO CORTO


RADIO LARGO
