BRIDAS


ASME / ANSI


Las bridas según los estándar ASME B16.21/B16.1/B16.5 o ASME/ANSI B16.47 normalmente están hechas a partir de forja con las caras mecanizadas. Se clasifican según su clase de presión y se expresan en libras por pulgada cuadrada o, simplemente, el símbolo #.



Clases de presión:

125#, 250#, 150#, 300#, 600#, 900#, 1500# y 2500#.

Cuanto mayor es la clase de presión de las bridas de una red de tuberías, mayor resistencia presentará dicha red al efecto conjunto de la presión y la temperatura.



Dimensiones nominales:

ASME B16.21 RF/FF 150-600# – ½” hasta 24″

ASME B16.1 RF 250# – 1″ hasta 48″ (2011)

ASME B16.1 FF 125# – 1″ hasta 48″ (2011)

ASME B16.47 RF/FF 150-600# Series A y B – 22-26″ hasta 60″

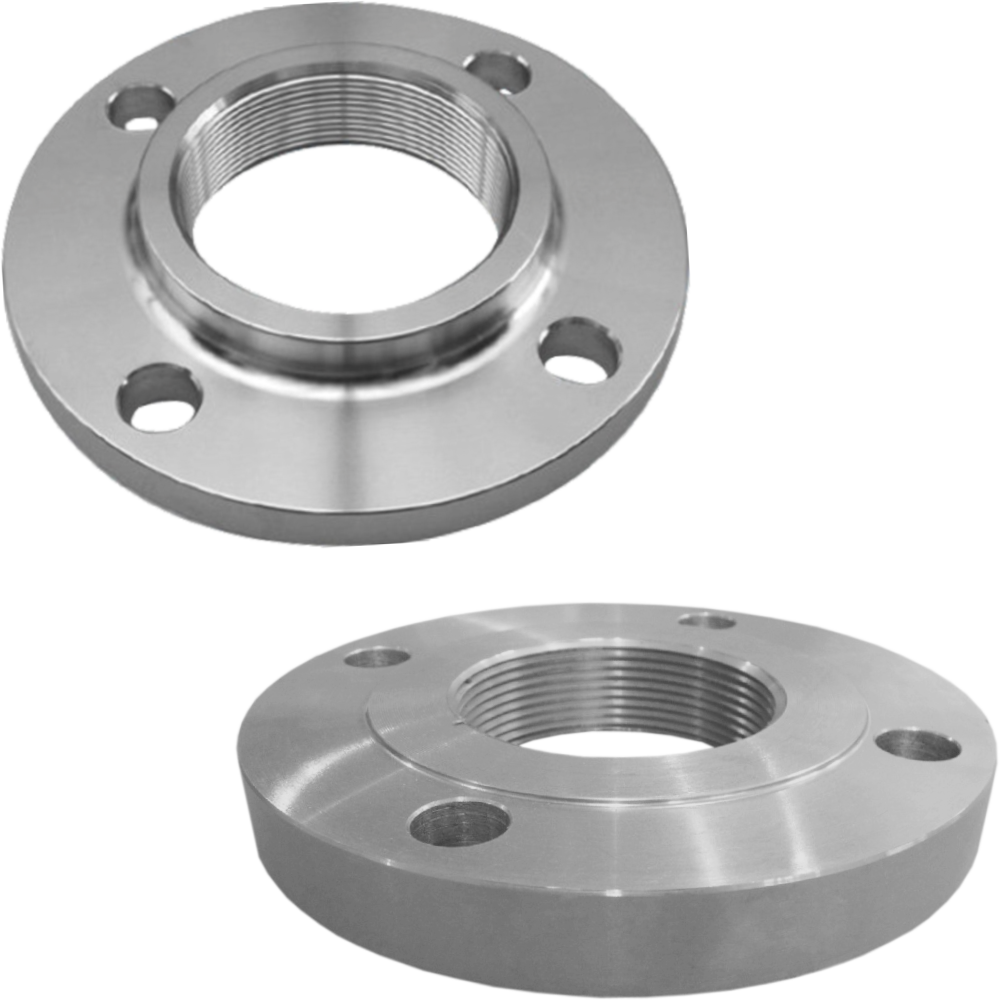

FORJADAS


A105. Accesorio de acero forjado para tubería

A182. Especificación para brida forjada en acero aleado/Inoxidable para tubería.



Con cuello para soldar


Con asiento para soldar

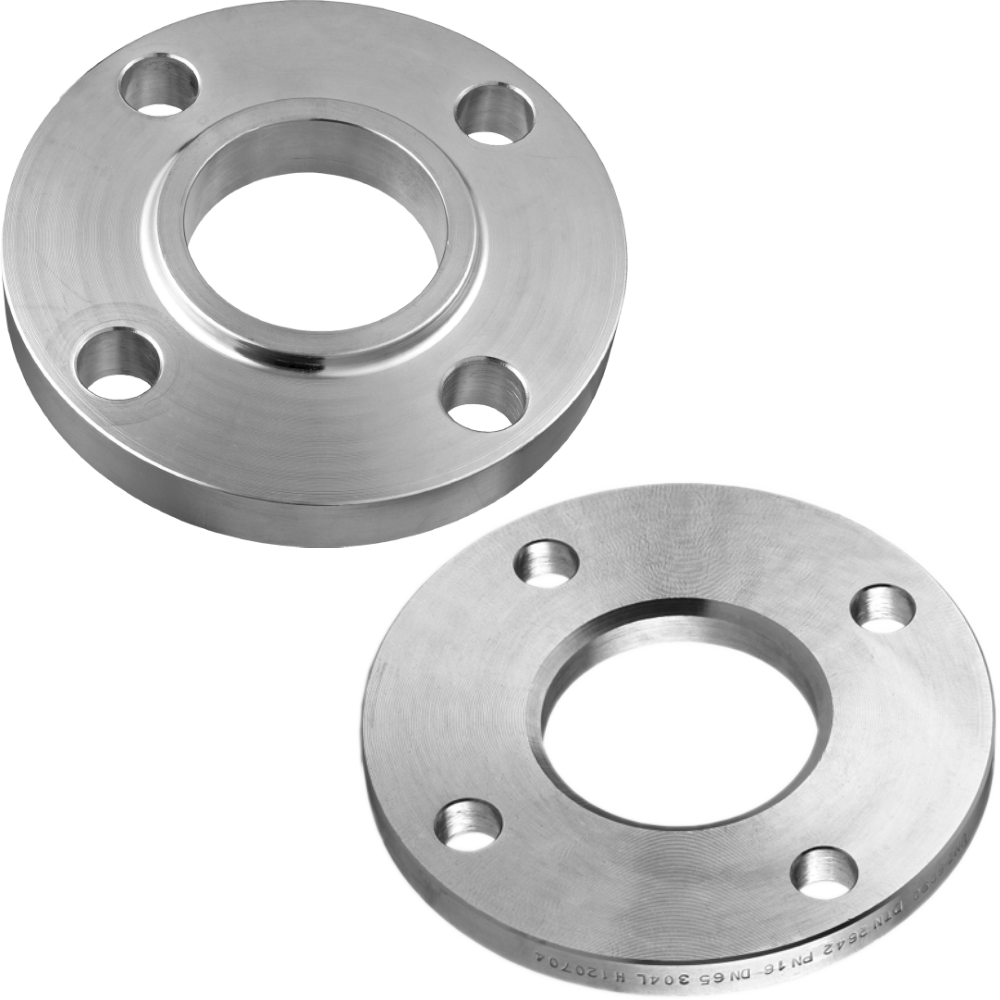

Deslizantes


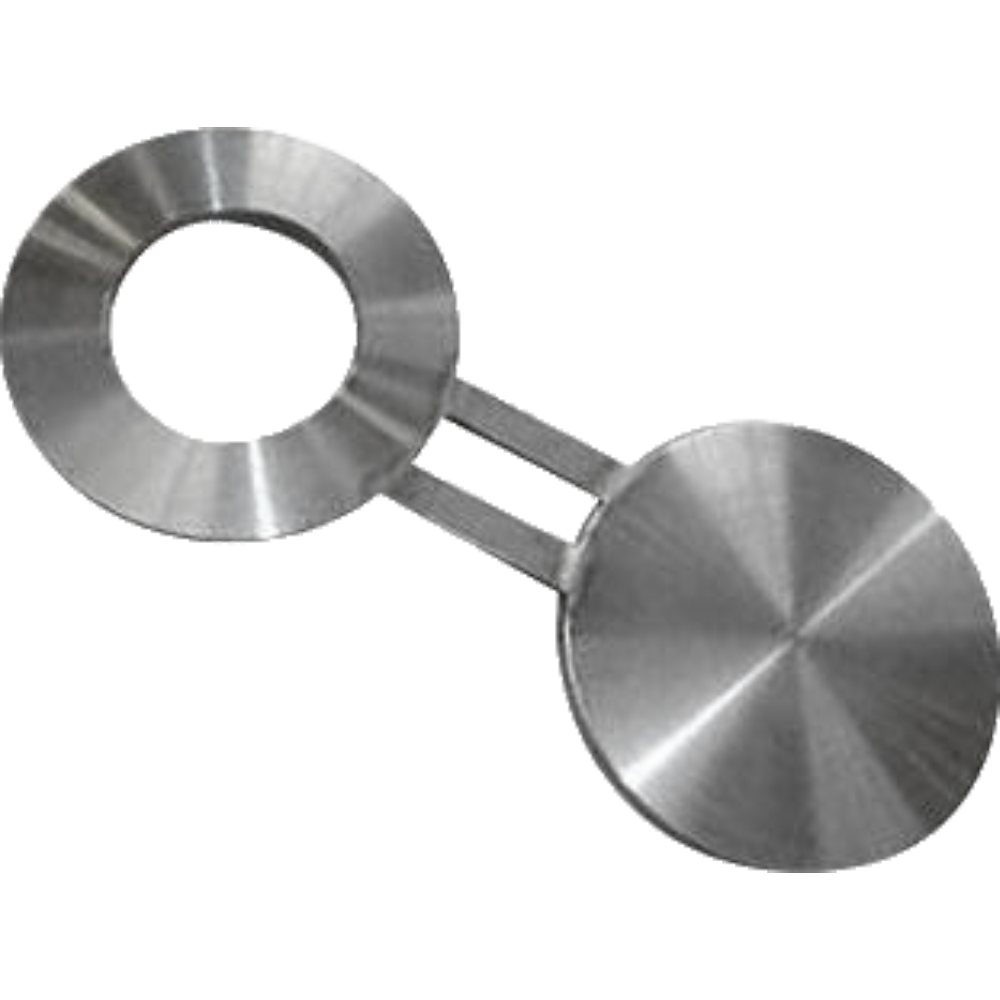

Ciegas



Normas ANSI B 16.5, BS 3293, MSS SP-44 y API 605

Presiones: 150, 300, 600, 900, 1500 y 3000 LIBRAS

Espesores: Sch. 5S, 10S, 10, 20, 30, 40S, 40, STD, 60, 80, XS, 100, 120, 140, 160 y XXS

Medidas desde ¼” hasta 40”

DIN


DIN es el acrónimo de Deutsches Institut für Normung (Instituto Alemán de Normalización). Según el tipo de brida DIN, a la junta le corresponde otra norma DIN específica, es decir, a las bridas planas les corresponde la norma DIN2690, a las bridas de doble encaje la DIN2691 y a las de simple encaje DIN2692. Todas estas normas hacen que las juntas de igual DN tengan diferentes dimensiones.

Se clasifican según su clase de presión y se expresan en Kg/cm² junto con el indicador PN.



Clases de presión:

PN6, PN10, PN16, PN25, y PN40. Hasta PN160

Las juntas según DIN para brida plana FF son DIN2573 y DIN2576 para PN10, brida con cuello DIN2630 hasta DIN2638 para PN16 hasta PN40, brida loca DIN2641 y DIN2642, brida ciega DIN2527.



Materiales ST-37, C 33.3/8, inoxidable y aleados

Medidas: desde ½” hasta 20”

Lo correcto sería nombrar a las bridas de norma DIN por su diámetro nominal (DN) y a las bridas ASME/ANSI en pulgadas, sin embargo en el trabajo de cada día se mezclan las nomenclaturas.



NORMAS


ASME B 16.5

Es la norma de bridas más utilizada en el mundo. lncluye bridas forjadas, fundidas o de chapa. Cubre presiones de servicio, materiales, dimensiones, tolerancias, marcado, y pruebas para bridas. Se describen todos los tipos en medidas de 1/2” hasta 24" en clases de presión 150 , 300, 400, 600, 900 y 1500 y de 1/2” a 12” en 2500 lbs.

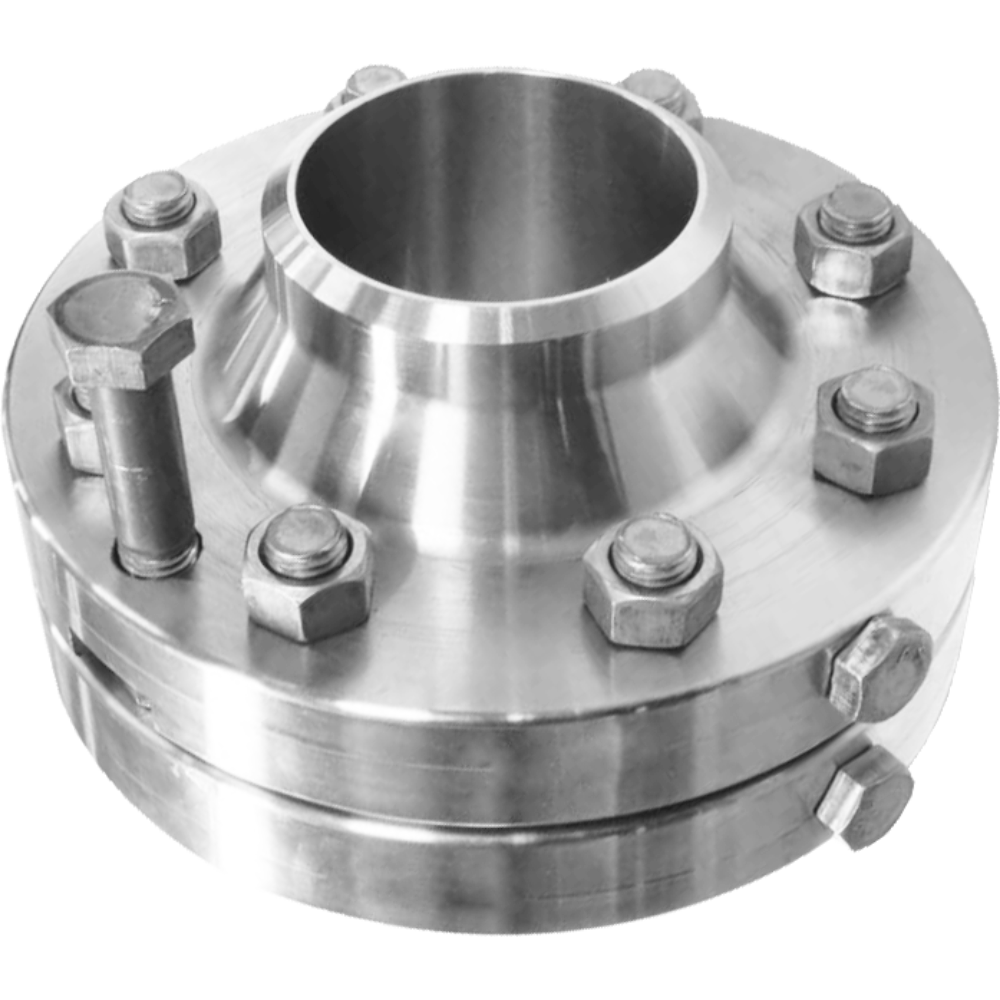

ASME B 16.36

Esta norma es de aplicación en bridas para medición de caudales con placa orificio. Dimensionalmente las bridas son idénticas a las prescriptas por B 16.5 excepto en el espesor mínimo que se incrementa para permitir los orificios de medición, además se agregan dos ranuras y bulones que permiten la separación de las bridas y el recambio de la placa de medición. Cubre medidas de I a 24" en series de presión de 300 a 1500, y de 1” a 12"en 2500 lbs.


MSS SP-44
Una estandarización utilizada para tubo de espesor fino y alta resistencia. Cubre rangos de 12 a 60" en clases de 150 a 600 y hasta 48" en 900 lbs únicamente con cuello para soldar y ciegas. El diámetro exterior y la plantilla de perforar coincide con ASME hasta 36", por lo tanto pueden usarse con válvulas y bombas construídas según ellas.


ASME B 16.47
Incluye la norma anterior complementándola con los materiales, rangos de presión y temperatura, de ASME B 16.5. La clase tipo A es similar a la MSS - SP44. La tipo B coincide con la API 605.

ASME B 16.20
Incluye materiales, dimensiones y marcado de anillos para junta de acero de I/2” a 24” en 150 lbs a 1500 lbs y hasta 36” en 900 lbs.

API 6A
Especificación creada para cabezas de pozo y árboles de navidad. Incluye la normalización de bridas para junta con anillo, que son dimensionalmente intercambiables con ASME B 16.5 pero agregan tolerancias para todas las medidas. Sin embargo al ser los materiales prescriptos por API de mayor resistencia, en una unión API/ASME la presión máxima de servicio queda limitada a la de la brida de menor prestación.
